Prilagođeni Silent Block čahura – OEM gumeni-na-ovjes s metalnim vezama i anti-nosači protiv vibracija

U teškim-automobilskim i industrijskim mašinama, krute veze metala-na-metalne na tačkama osovine prenose destruktivne udarne talase, visoko-šume visoke frekvencije i teške strukturne vibracije direktno kroz šasiju. Asilent block čaura(također poznat kao tihi blok, gumena čaura ili gumena čaura amortizera) je vrhunsko projektirano rješenje za izolaciju. Sastoji se od dvije koncentrične metalne čahure (unutarnje čelične cijevi i vanjske čelične školjke) s visoko elastičnim elastomerom koji je trajno vulkaniziran između njih. Kada se instalira u kontrolne ruke, ušice lisnatih opruga ili nosače motora, unutrašnja metalna čaura je čvrsto pričvršćena za šasiju dok je vanjska čaura pritisnuta u pokretnu komponentu. Sva rotacija, ugaoni otklon i udari na putu se u potpunosti apsorbuju uvrtanjem i smicanjem unutrašnjeg gumenog sloja. Ova veza bez trenja,-bez održavanja, ne zahtijeva podmazivanje, eliminiše habanje metala i dramatično smanjuje buku, vibracije i grubost (NVH).

U Best Seal-u, mi smo vrhunski B2B OEM proizvođač visoko konstruiranihsilent block grmovii običajguma za ovjes automobilakomponente. Radi iz našeISO & TÜV certificirana ustanova, specijalizovani smo za naprednetehnologija vezivanja gume-na-metal. Mi ne sastavljamo samo-gotove dijelove;- hemijski vezujemo prilagođenu-prirodnu gumu (NR), poliuretan (PU) ili NBR direktno na precizno-mašinirani ugljični čelik, nerđajući čelik ili aluminijumske navlake tokom procesa vulkanizacije pod visokim{5}}pritiskom. Ovo stvara hemijsku vezu koja je jača od same gume, osiguravajući da se čaura neće raslojiti pod ekstremnim aksijalnim ili radijalnim posmičnim opterećenjima. Prilagođavamo-inženjering gumene geometrije - uključujući dizajn guma sa prazninama kako bismo pružili različite stope krutosti u različitim smjerovima (podešavanje dinamičke brzine opruge). Sve čahure za teške{11}}ogiblje su proizvedene i testirane u našoj organizacijiStrogi AQL 0,25/0,40 Protokol kvalitete, sa našim lancem nabavke automobilaKvalitetom upravljano prema IATF 16949 standardima. Prilagođeni prototipovi se isporučuju u samo8-12 danaovisno o zahtjevima za metalnim alatima.

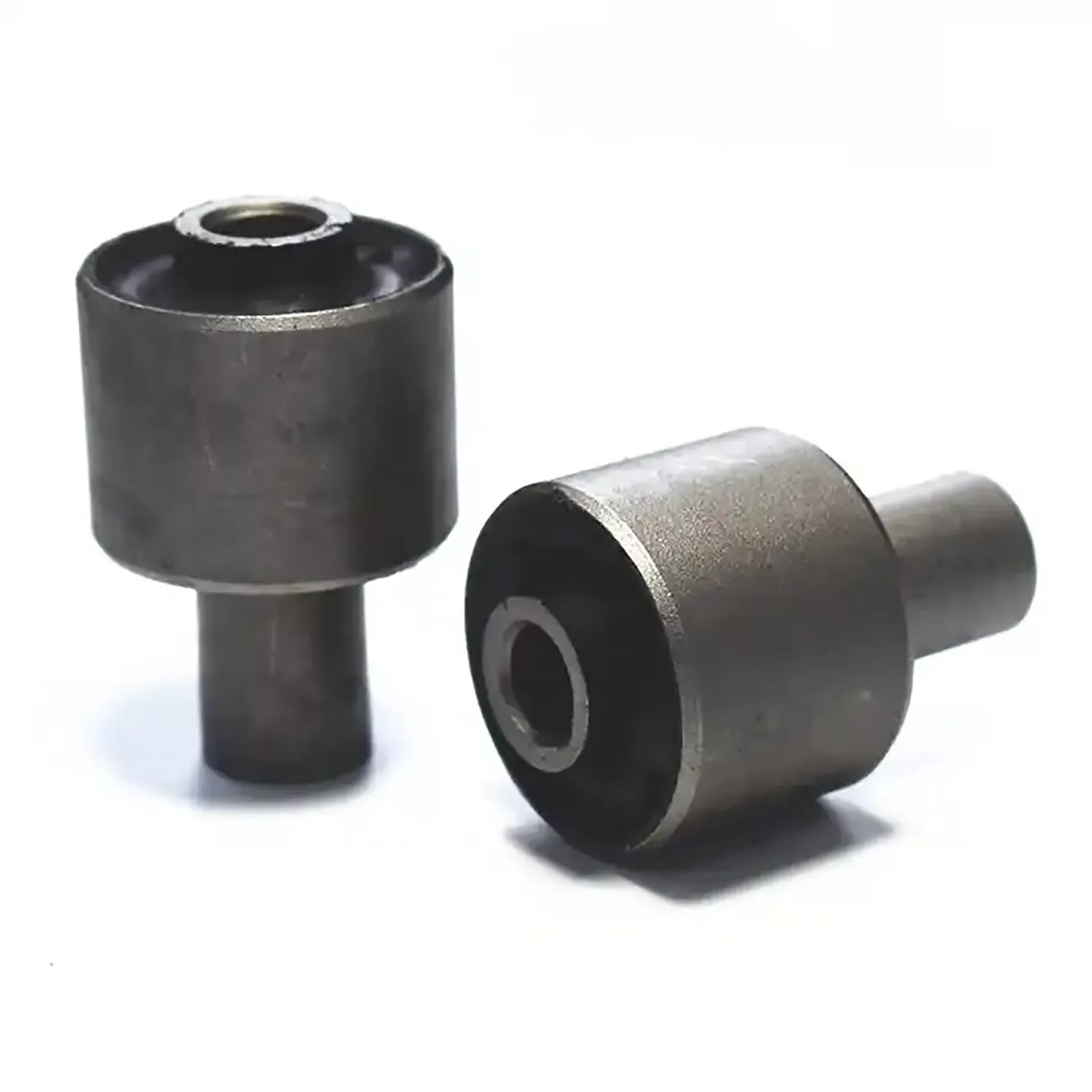

shock absorber rubber bushes Custom Silent Block Bush

Osnovna tehnologija: neuništivo vezivanje gume-za-metal

Silent block pouzdan je samo koliko i veza između gume i čelika. Loša veza dovodi do toga da se guma odvaja od rukava pod velikim obrtnim momentom, što dovodi do trenutnog kvara ovjesa. Evo kako garantujemo nultu delaminaciju:

① Mikro-Abrazivno pjeskarenje

Prije lijepljenja, sve metalne unutrašnje i vanjske čahure se podvrgavaju automatskom odmašćivanju i mikro{0}}abrazivnom pjeskarenju. Ovo uklanja svu oksidaciju i stvara mikro-profil visoke teksture na površini čelika, eksponencijalno povećavajući površinu raspoloživu za hemijsko prianjanje.

② Dual-Sistem prajmera

Na pripremljeni metal primjenjujemo visokospecijalizirani, temperaturno-aktivirani-dvoslojni sistem ljepila (prajmer + pokrivni premaz). Ovo vezivno sredstvo je odabrano posebno da odgovara odabranom elastomeru (npr. NR protiv NBR) i metalnoj podlozi.

③ Vulkanizacija toplotom i pritiskom

Obloženi rukavi se stavljaju u kalup za kompresiju pod visokim-pritiskom. Sirova guma se ubrizgava i suši na preko 160 stepeni. Tokom ove faze, ljepilo se hemijski križa-vezuje sa vulkaniziranom gumom, stvarajući trajnu molekularnu vezu koja premašuje jačinu kidanja same gume.

Inženjering elastomera za dinamičke suspenzije

Dinamičke performanse tihog bloka u potpunosti se oslanjaju na smjesu. Dok je prirodna guma industrijski standard za suspenzije, mi nudimo specijalizirane smjese za ekstremna okruženja:

Materijal	Dynamic Performance	Najbolja OEM aplikacija	Temp Range
Prirodna guma (NR)	Neuporediva čvrstoća na kidanje, najniža histereza (akumulacija topline), odličan vijek trajanja pod kontinuiranim visoko{0}}oscilacijama.	Automobilski OEM standard.Komandne ruke, amortizeri, lisnate opruge, nosači motora.	-50 stepeni do +80 stepeni
poliuretan (PU)	Ekstremna{0}}nosivost i otpornost na habanje; tvrđi osjećaj vožnje za visoke{1}}performanse upravljanja.	Teški{0}}kamioni za rudarstvo, naknadni trkaći trkaći{1}}ovjesi, osovine teške mašinerije.	-30 stepeni do +80 stepeni
NBR Nitril	Dobre dinamičke performanse u kombinaciji sa vrhunskom otpornošću na tečnosti na bazi nafte{0}}.	Industrijski mjenjači, osovine hidrauličnih cilindara, aplikacije izložene kontinuiranom prskanju ulja.	-40 stepeni do +120 stepeni
EPDM	Odlična otpornost na UV zrake, ozon i vanjske vremenske uvjete. Niža granica dinamičkog zamora od NR.	Statički ili nisko{0}}oscilirajući nosači vanjske opreme, osovine solarnih tragača, HVAC izolacija.	-50 stepeni do +150 stepeni

Prilagođena geometrija i dinamičko podešavanje krutosti

Automobilski i mašinski inženjeri ne određuju samo fizičke dimenzije; oni određuju dinamičku krutost (brzine opruge) u radijalnom, aksijalnom i torzijskom smjeru. Ove parametre podešavamo kroz napredno geometrijsko oblikovanje:

Karakteristika prilagođenog dizajna	Engineering Advantage
Poništeni gumeni profili	Oblikovanjem strateških šupljina (praznina) u gumu između rukava, stvaramo čahuru koja je mekana u jednom radijalnom smjeru (da apsorbuje oštre neravnine na cesti), ali vrlo kruta u okomitom smjeru (za održavanje preciznog poravnanja u krivinama).
Vanjski rukavi s prirubnicom	Obrađujemo prirubnice ili namotane usne na vanjskom čeličnom rukavu kako bismo osigurali pozitivno mehaničko zaustavljanje tokom ugradnje pritiskom-u ručicu ovjesa, sprječavajući aksijalnu migraciju pod velikim opterećenjima u krivinama.
Crush Cijevi (unutarnji rukav)	Unutrašnja čaura se može isporučiti kao bešavna DOM (Drawn Over Mandrel) čelična cijev za drobljenje, veličine da izdrži ogromnu silu stezanja montažnog vijka na šasiji bez urušavanja ili savijanja.
Prethodno napregnute (nabijene) grmlje	Za ultra-visok vijek trajanja, možemo radijalno komprimirati (pritisnuti) vanjsku metalnu čauru nakon vulkanizacije. Ovo stavlja unutrašnju gumu pod trajnu kompresiju, sprečavajući zatezno kidanje tokom ekstremnog torzionog uvrtanja.

IATF 16949 Standardi kvaliteta automobila

Budući da kvar ovjesa predstavlja katastrofalan sigurnosni rizik, naši tihi blokovi prolaze rigorozno ispitivanje razaranja. Mi nastupamoAksijalni{0}}testovi potiskivanjaza provjeru da snaga veze gume-na-metal premašuje granicu tečenja gume. Vršimo dinamički ciklus zamora i ispitivanje-slanom sprejom na metalnoj prevlaci (cink-nikl ili E-premaz). Sve strukturne čahure su validirane pod našomStrogi AQL 0,25/0,40 Protokol kvalitete, potpunoKvalitetom upravljano prema IATF 16949 standardima.

AQL Quality Inspection for Silent Block Bushes

Scenariji aplikacije Silent Block Bush

★┊ Ovjesi za automobile, komercijalni kamioni, željeznica i teška industrija

Naši precizno povezani tihi blokovi upravljaju NVH (buka, vibracija, oštrina) na najzahtjevnijim dinamičkim platformama:

◌ Guma za ovjes automobila:Ukalupljene u A-krake, vučne krakove i karike za klackanje za izolaciju kabina šasije od udaraca s ceste uz održavanje precizne geometrije upravljanja.
◌ Gumene čahure amortizera:Utisnute u gornje i donje montažne ušice hidrauličnih prigušivača i sklopova podupirača kako bi apsorbirali direktan vertikalni udar rupa.
◌ Lisnate opruge za komercijalne kamione:Masivni PU i NR tihi blokovi ugrađeni u okove lisnatih opruga za teške-kamione, koji podržavaju 10,000+ lbs radijalnog opterećenja po osovini.
◌ Industrijska vibracijska oprema:Nosači za teške-mode koji izoluju silne sile tresanja sita za tresač agregata, valjka za sabijanje i baza industrijskih centrifuga.

Pakovanje protiv rđe i OEM izvozna logistika

Budući da tihi blokovi sadrže precizne-obrađene čelične komponente, sprečavanje korozije tokom okeanskog tranzita je kritično. Svi dijelovi su tretirani inhibitorima hrđe i pakirani u VCI (Volatile Corrosion Inhibitor) vrećice.

Silent block bush packaging

Logistics Parameter	Detalj
Unutrašnje pakovanje	Zapečaćeno u VCI (anti-) PE vrećama za zaštitu izloženih metalnih rukava od oksidacije; teški grmovi su slojevito-pakirani u valovite tacne kako bi se spriječilo oštećenje od udara.
Outer Carton	Teške-izvozne kartonske kutije sa duplim zidovima{1} Ukupna težina kartona je strogo ograničena na 20 kg kako bi se osiguralo sigurno ergonomsko rukovanje dijelovima vezanim za teške metale{4}}.
Paletizacija	Složeno na ISPM-15 fumigiranih drvenih paleta, jako rastezljivo umotanih i pričvršćenih čeličnim trakama kako bi se spriječilo pomicanje gustog tereta tokom okeanskog tranzita.
Trgovinski uslovi	FOB Xiamen, EXW, CIF, DDP; podržava direktnu integraciju lanca snabdevanja sa globalnim Tier 1 sastavljačima ovjesa za automobile.

Usklađenost i upravljanje kvalitetom

OEM tvornička izjava o najboljoj brtvi:1. Mi smo ISO i TUV certificirana tvornica.2. Specijalizirani smo za industriju gume preko 20 godina.3. Svi naši proizvodi mogu biti usklađeni sa RoHS, REACH, UL.4. Kvalitet upravljan prema standardima IATF 16949.5. Strogi AQL 0,25/0,40 standardi za tačnost dimenzija.

Često postavljana pitanja o prilagođenom Silent Block Bush

❓ Zašto je prirodna guma (NR) preferirana u odnosu na sintetičku gumu za silent blokove?

Prirodni kaučuk (NR) posjeduje jedinstvena makromolekularna svojstva s kojima se sintetički kaučuk bori. Ima najveću otpornost na kidanje, najmanju kompresiju i što je najvažnije, najnižu histerezu. Niska histereza znači da se guma brzo savija milione puta u ovjesu automobila, stvara vrlo malo unutrašnje topline. Sintetičke gume poput NBR-a ili EPDM-a stvaraju unutrašnju toplinu tokom visoko-oscilacija, što bukvalno može zagrijati grm iznutra prema van i uzrokovati prijevremeno ispuhivanje.

❓ Da li isporučujete metalne navlake ili treba da vam ih pošaljemo?

Nudimo kompletno rješenje po sistemu ključ u ruke. Mi vodimo-domaći lanac nabavke metala za mašinsku obradu i štancanje. Dobavljamo cijevi od ugljičnog čelika, nehrđajućeg čelika ili aluminija, CNC ih obrađujemo prema vašim točnim tolerancijama (uključujući unutrašnje drobljene cijevi i vanjske prirubnice), nanosimo potrebnu anti-koroziju (kao što je cink-nikl ili E- premaz), a zatim izvodimo vezivanje gume. Dobijate gotov dio spreman-za-tisak.

❓ Koja je razlika između potpuno spojenog silent bloka i klizne{0}}poliuretanske čaure?

Potpuno vezani tihi blok djeluje smicanjem gume -, unutrašnji i vanjski rukavi su trajno zalijepljeni za gumu, tako da se rotacija dešava uvrtanjem gume. Ovo je bez trenja i-održavanje. Klizna poliuretanska čaura (uobičajena u aftermarket off-kompletima) radi kao klizni ležaj - metalna cijev se fizički rotira unutar nevezanog PU rukavca. Slip{8}}čaure zahtijevaju redovno nanošenje specijalizovane masti kako bi se spriječilo jako škripanje i habanje.
